1.範圍及使用方法

JJG(交通)082-2007鋼構件鍍鋅層附著性能測定儀制定了該産品的•(de)的技術要求、試驗方法、檢驗規則以及标志、包裝、運輸與儲存等。該說明(mín&g)書适用于公路用鋼構件鍍鋅層附著性能測定儀的生産、檢驗使用。

鋼構件鍍鋅層附著性能測定儀是對公路鋼構件鍍鋅層附著性能進行(x•íng)測定的專用儀器。可用于試驗室，也可用于現場測量。鋼φ構件鍍鋅層附著性能測定儀由錘頭、錘柄及底座三個部件組成。鋼構件鍍鋅層附著性能(néng₹)測定儀工作原理如下：将底座固定于水平穩定的台架上，試☆件表面應保持與底座同樣高度，并與其處于同一水平面上。試驗時錘柄垂直于台架保持↕穩定後，使錘柄與錘頭自由落下，以4mm的間隔平行打擊試件表面5點，查看試件表面鋅層狀态。

2.規範性引用文件

本規程引用下列文獻：

JJG 1一1999鋼直尺

JJG 30一2002通用卡尺

JT／T 28l一200r7公路波形梁鋼護欄

使用本規程時，應注意使用上述引用文獻®的現行有效版

3.技術要求

3.1 結構

鋼構件鍍鋅層附著性能測定儀有錘頭、錘柄及底座三個構件組成，見圖1 所示。

3.2 外觀

錘頭表面應光滑、平整、不易磨損和無鏽蝕；錘柄表面應光滑、平整、無毛刺。

錘頭與錘柄結合應牢固；底座與錘柄之間應活動靈活。

3.3 外形尺寸

錘頭、錘柄及底座公稱尺寸及允許偏差見圖 1 和表 1 所示。

表 1錘頭 、錘柄及底座公稱尺寸及允許偏差

3.4  材料和質量

錘頭采用 45 号鋼，質量為（210±10）g,表面鍍鉻。

錘刃硬度（肖氏）不低于 40HS。

錘柄采用橡木，質量為（70±10）g。

底座采用 Q235 鋼，表面鍍鉻。

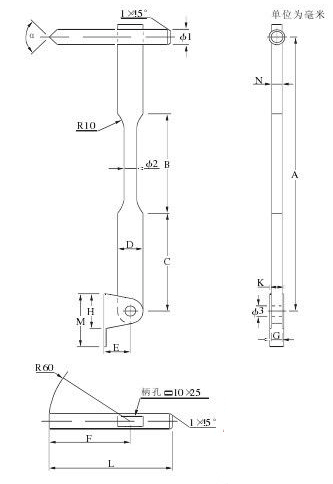

圖1鋼構鍍鋅層附著性能測定儀示意圖（尺寸單位：mm）
