一、技術參數

1、纏繞速度          1--20.0 R/min/ 

2、自由張力: 25n-250n 無極可調

3、纏繞最大輸出扭力       40n.m

4、芯棒直徑與鐵絲對應表（2-5mm直徑鐵絲）

5、最大試驗距離   700mm

6、整機尺寸  1200*220*350  mm/

7、功耗      AC 220V   0.25Kw

8、整機重量：150kg

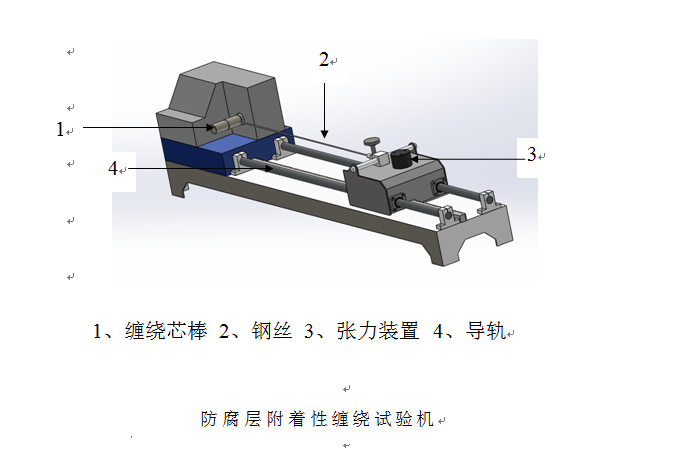

二、結構示意圖

三、操作及設置

1、根據鋼絲

1、設置纏繞圈數：打開電源，按 SET 設置鍵      設置纏繞圈數，再次

鍵移位設置按      纏繞速度。

2、将鋼絲試樣，一頭插入芯棒插孔。另一頭插入張力鎖緊裝置、頂緊螺絲。

3、按：“試驗”鍵、開始纏繞、達到設定纏繞圈數纏繞停止。

鍍鋅（鋅鋁合金）層附著性能試驗方法

1試樣準備

1.1用直徑與網片鋼絲直徑相同的鋼絲，與網片在同一工藝條件下鍍鋅（鋅鋁合金），同時鍍3根， 每根試樣長度不小于表B.1規定，試驗前可對試樣進行矯直，當用手不能矯直時，可将試樣置于木材、 塑料或銅的墊闆上♥(shàng)，以木錘或橡膠錘輕輕打直，矯直後試樣表面不應有損傷；

1.2 用相同厚度鋼闆與被測立柱在同一工藝條件下鍍鋅♠，同時鍍3塊。

表B. 1芯棒直徑及纏繞圈數

2試驗裝置

2. 1纏繞試驗裝置

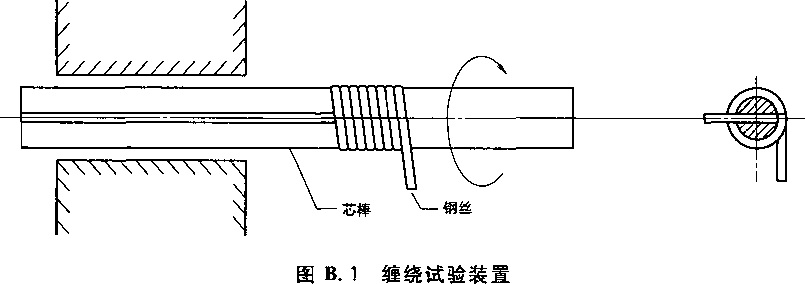

2. 1.1纏繞試驗裝置如圖B.1所示。

2. 1.2試驗機應符合纏繞松懈試驗的技術要求。

2. 1.3試驗機應能保證試樣圍繞芯棒沿螺旋方向纏成緊密的螺旋圈。

2. 1.4纏繞芯棒直徑（自身纏繞除外）應符合表B.1的規定，但允許偏差不允許有正偏差值,芯棒應 具有足夠的硬度，其表面粗糙度應不大于6. 3 ym。

B. 2. 1.5試驗機應有對試樣自由端施加張力的裝置。

B.3試驗步驟 B.3. 1纏繞試驗

B.3. 1.1将試樣沿螺旋方向以緊密的螺旋圈纏繞在直徑為 > 的芯棒上。

B. 3. 1.2 一般情況下，試驗應在10°C〜35°C的室溫下進行，如有特殊要求,試驗溫度應為23 °C ±5 °C。

 B.3. 1.3纏繞、松懈的速度應均勻一緻，纏繞速度為5圈/min〜10圏/min,必要時可減慢試驗速度， 以防止溫度升高而影響試驗結果。

B.3. 1.4為确保纏繞緊密，纏繞時應在試樣自由端施加不大于線材公稱抗拉強度相應試驗力的5%。

B.4試驗結果的判定

B.4. 1纏繞試驗後，鍍鋅（鋅鋁合金）層不開裂或起層到用裸手指能(né∏ng)夠擦掉的程度。

B.4.2錘擊試驗後，鍍鋅（鋅鋁合金）層不剝離，不凸起。
